- 商品名稱：音叉液位計
- 添加時間：2023-08-12 11:30:19
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
音叉液位計又稱（音叉式振動物位開關）是通過壓電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。音叉液位計可以對料罐的高低位進行檢測、控制和報警，適用于各種液體、粉末、顆粒狀固體。音叉液位計實用簡單、運行**、適用性強基本上是免維護的、音叉和輸出均有工作狀態，均用發光二極管指示,可依據習慣調整狀態指示，并配有三種輸入方式（直流24V、交流110V和交流220V)和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。
二、產品特點
●不需調校：由于音叉物位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種介質都不需要現場調校；
●免于維護：由于音叉物位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投入使用便不需要維護；
●適應性強：被測介質不同的電參數、密度對測量均不產生影響，結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、
高壓等惡劣條件對檢測也無影響。
三、技術參數
1、技術參數
●介質溫度范圍：-20℃～150℃；
●環境溫度：-20℃～80℃；
●環境濕度：≤95%RH；
●被測介質：液體、粉末或顆粒狀固體；
●被測介質密度：固體≥0.1g/cm3 液體≥0.7g/cm3；
●被測固體顆粒尺寸：≤10mm；
●**液體粘度：＜1000mm2/s；
●被測介質安息角：≥200；
●壓力范圍：≤4MPa；
●殼體材料：壓鑄鋁合金；
●叉體材料：1Cr18Ni9Ti；
●防爆等級：DIIBT4；
●外殼防護等級：IP65；
●連接方式：G1”螺紋；
●法蘭（用戶選定）。
2、電氣參數
●供電電壓：DC24V；AC220V 50HZ；
●輸出信號：繼電器輸出：8A 220V AC 3A 24V DC；
●電源功耗：≤2W ；
●音叉振動頻率：300±50Hz；
●環境振動等級：V.L.4加速度不大于1g ；
●開關信號動作時間：1-60S。
四、產品選型
一、外形尺寸圖
二、電氣連接

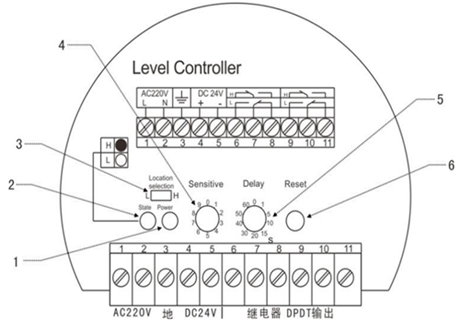

儀表接線見圖所示，儀表接線端的1、2為AC220V，3為大地，4、5為DC24V。6、7、8、9、10、11為兩組繼電器輸出。
1、電源指示燈
2、動作狀態指示燈
3、上限、下限報警設置開關
4、靈敏度調節
5、動作釋放延遲調節
6、復位按鍵
紅燈-電源指示 綠燈-叉體狀態指示
三、調試
●當限位報警選擇L,叉體振動以綠燈滅指示，接線端子6和7，9和10為常閉，7和8，10和11為常開，物體碰到叉體時叉體停振，綠燈亮，繼電器觸點翻轉6和7，9和10斷開，7和8，10和11閉合。調整延時旋鈕報警釋放延遲1-60秒。
●限位報警選擇處于H狀態，叉體振動綠燈亮為指示，接線端子6和7,9和10為常開，7和8，10和11為常閉，物體碰到叉體時，綠燈滅，繼電器翻轉6和7，9和10閉合，7和8，10和11斷開。調整延時旋鈕報警釋放延遲1—60秒。
●一般情況下將狀態調在L段即可，以選擇繼電器輸出端子實現上下限報警。
●靈敏度調整：根據介質的密度調整，密度越低靈敏度應調整越高。
●現場振動比較強烈的情況下造成的誤報可將靈敏度適當降低來解決。
●當狀態指示選擇好后，按說明接線，確認無誤后，接通電源，用手輕觸音叉端面模擬有物料時，狀態指示燈應變換狀態，手離開后狀態指示應復原。如此反復幾次，確認工作正常后方可準備在現場安裝。
