一、產品簡介

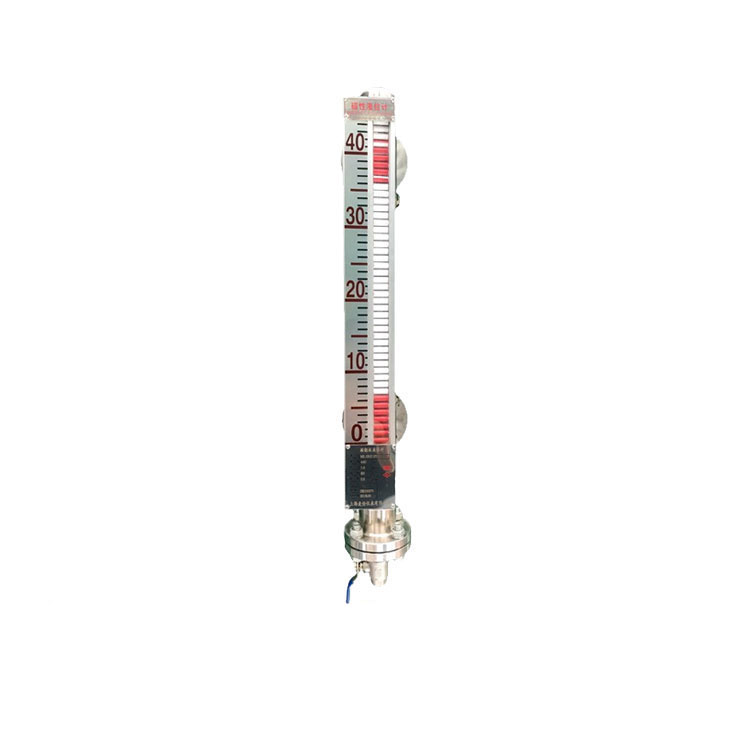

側裝磁翻板液位計是根據浮力原理制作，磁翻板內浮子在主體內（與容器相通），隨著被測介質液位的升降而上下浮動，利用內浮子的磁性組件吸引翻板內的指示器來直接醒目地指示出被測容器內的液位變化。華爾威儀表的側裝磁翻板液位計（磁翻柱液位計，磁性浮子液位計），是一種能就地顯示或帶遠傳與控制的液位計。側裝磁翻板液位計廣泛用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種罐、槽、箱等容器中介質的液位進行指示和控制。
二、產品特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全；
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度；
●測量范圍大，不受貯槽高度的限制；
● 指示機構與被測介質隔離，密封性好，**性高；
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
三、技術參數
●測量范圍：300~12500mm；
●測量原理：浮力原理、磁耦合傳感技術；
●測量介質：各種液體及腐蝕、易燃易爆液體介質；
●本體材質：304 、316 、316L、 PP塑料；
●介質密度：0.49～1.99（g/cm3）；
●介質粘度： ≤0.019Pa.S；
●測量精度：±10mm；
●防護等級：IP66；
●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
●傳輸方式：現場顯示、報警、變送器輸出；
●連接方式：法蘭DN20、DN25（松套）；
●安裝方式：側裝、頂裝。
四、產品選型
1、產品選型表
| 代 號 | 顯示方式 | |||||||
| 就地顯示 | ||||||||
| 就地顯示+4～20mA遠傳 | ||||||||
| 代號 | 安裝方式 | |||||||
| C | 側裝式 | |||||||
| D | 頂裝式 | |||||||
| 代號 | 類型 | |||||||
| 無 | 基型 | |||||||
| W | 保溫型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保溫防腐型 | |||||||
| Y | 頂裝防腐型 | |||||||
| 代號 | 報警控制 | |||||||
| 0 | 無報警 | |||||||
| 1 | 帶上限報警 | |||||||
| 2 | 帶下限報警 | |||||||
| 3 | 帶上下限報警 | |||||||
| 代號 | 浮子材質 | 代號 | 本體材質 | |||||
| P | 不銹鋼 | P | 不銹鋼 | |||||
| L | 防銹鋁 | L | 防銹鋁 | |||||
| T | 鈦 | T | 鈦 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
| PF | 內襯四氟 | |||||||
| PP | 內襯丙烯 | |||||||
| PE | 內襯乙烯 | |||||||
| 代 號 | 待標明的數據 | |||||||
| B1 | 標注法蘭標準、通徑、壓力等級 | |||||||
| B2 | 標注實際操作溫度 | |||||||
| B3 | 標注實際操作壓力 | |||||||
| B4 | 標注測量介質的密度 | |||||||
| B5 | 標注訂貨長度，或提供法蘭間距 | |||||||
2、安裝使用和維護
①首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
②液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，**偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
③液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
④液位計護導管和主體導管保持垂直
⑤安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
