- 商品名稱：單晶硅壓力變送器
- 添加時間：2023-08-12 15:50:40
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
單晶硅壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。單晶硅壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。單晶硅壓力變送器外殼為特殊防爆殼體，可以帶內置電池供電和外置24VDC兩線制供電，采用壓阻式傳感器芯體，殼體為不銹鋼外殼，外殼防護等級為IP65。
二、產品特點
●測量范圍廣，鑄鋁防爆殼體，壓力接口形式多樣；
●輸出信號形式多樣，現場可調可顯示；
●多重防護，抗電磁干擾能力強；
●表壓、絕壓和密封參考壓多種壓力類型；
●可配LCD數顯表、LED數顯表；
●高**度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；
●體積小、重量輕、安裝、調試、使用方便；
●工業領域中非常佳的總體性能±0.15%，令回路性能非常優化；
●五年穩定性±0.15%，可大大降低校驗和維護的費用；
●更快的動態響應，可降低過程的可變性；
●引進技術可實現測量方案；
●零點可遷移，量程可調節。
三、技術參數
●測量范圍：-100kPa…0kPa~10kPa…100MPa
●壓力類型：表壓、絕壓、密封表壓
●過 壓：1.5倍滿量程壓力/ 110MPa(取*小值)
●精 度：±0.5%FS
●**穩定性：±0.3%FS/年
●零點溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●滿度溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●輸出信號：RS485接口（MODBUS-RTU協議）
●額定工作溫度： -10℃~60℃
●測溫誤差：±2℃（溫度功能為選配）
●上限工作溫度： -30℃~85℃
●貯存溫度： -40℃~85℃
●供電電源： 9V～28V DC
●顯示方式： 4位0.36``數碼管
●顯示范圍： -1999 ~ 9999
●絕緣電阻： 100V，100M
●振 動： 5g，10Hz~200Hz
●沖 擊： 20g，11ms
●防護等級： IP65
●重 量： 約900g
四、產品選型

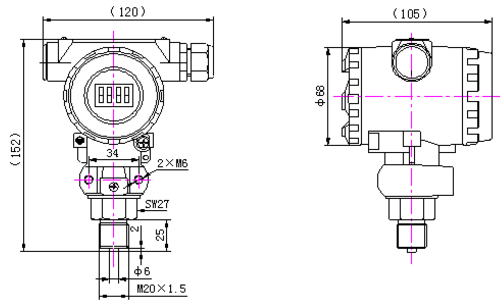

一、外形尺寸

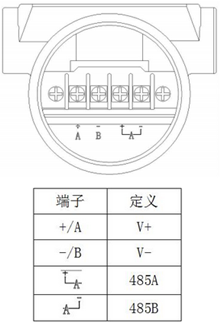

二、電氣連接
三、產品選型
| 代碼 | 量程范圍 | ||||
| A | 0-5KPa-20KPa | ||||
| B | 0-20KPa-70KPa | ||||
| C | 0-70KPa-350KPa | ||||
| D | 0-200KPa-700KPa | ||||
| E | 0-0.7MPa-3.5MPa | ||||
| F | 0-2.0MPa-7MPa | ||||
| G | 0-7MPa-35MPa | ||||
| H | 0-20MPa-100MPa | ||||
| 代碼 | 精度等級 | ||||
| Ⅰ | 0.1% | ||||
| Ⅱ | 0.25% | ||||
| Ⅲ | 0.5% | ||||
| 代碼 | 輸出代號 | ||||
| E | 4-20mADC二線 | ||||
| K | 0-10mA | ||||
| M | 用戶約定 | ||||
| 代碼 | 壓力連接 | ||||
| R | 標準型(M20×1.5) | ||||
| P | 齊平膜 | ||||
| O | 按用戶尺寸加工 | ||||
| 代碼 | 選項 | ||||
| i | 本安型iaⅡCT6 | ||||
| d | 隔爆型dⅡBT4 | ||||
| T | 船用型 | ||||
| M1 | 線性指示表 | ||||
| M2 | LED數字顯示表 | ||||
| M3 | LED顯示表 | ||||
| Z | 阻尼調整 | ||||
| Q | 遷移 | ||||
| A | 絕壓測量 | ||||
| F | 負壓測量 | ||||
| C | 選用陶瓷傳感器（帶＊量程無） | ||||
| S | 散熱器及過程連接件 | ||||
| Y | 用戶約定 | ||||
壓力傳感器使用過程應注意考慮下列情況：
1、防止變送器與腐蝕性或過熱的介質接觸；
2、防止渣滓在導管內沉積；
3、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；
4、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；
5、導壓管應安裝在溫度波動小的地方；
6、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過上限；
7、冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；
8、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；
9、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，防雨水等通過電纜滲漏進變送器殼體內。
